F643X气动扇形盲板阀详细资料:
一、产品概述:
自动扇形盲板阀系列是在F43CX型扇形盲板阀的基础上,根据该阀的工作特性进行改进和优化设计而推出的一种新型的可以远距离操作和自动控制的隔断设备。
本系列自动扇形盲板阀有气动、液动、电动、电液动四种驱动方式并根据不同规格采用不同的结构形式,以适应用户的能源条件、环境条件和工况条件的要求。
本系列自动扇形盲板阀以其优越的性能为冶金、化工、环保等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种安全、可靠的隔断设备。本阀连接尺寸符合GB2555-81PN2.5标准;检测方法符合GB/T13927-92标准。
二、产品特点及工作原理:

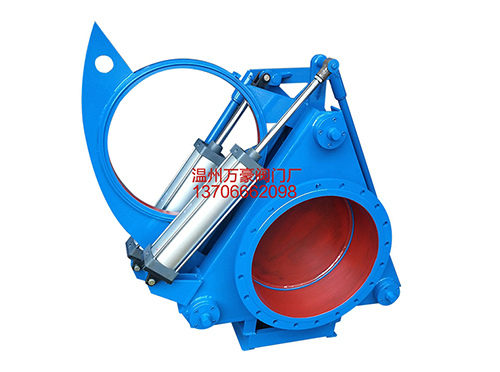

F643X气动扇形盲板阀,又称气动扇形眼镜阀,主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、汽缸等零件组成,并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸,夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作,翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上,具有耐高温、密封性能好、更换方便、使用寿命长等特点。
本阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。

三、主要性能参数:

公称压力MPa0.250.150.100.05
密封试验压力MPa0.2750.1650.110.055
强度试验压力MPa0.400.2250.150.075
驱动源压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
适用温度℃丁腈橡胶硅橡胶氟橡胶
-20-100-20-200-20-300
适用介质煤气等有毒、有害、易燃气体
启闭时间S≤60
主要零部件材料阀体、闸板为碳钢;丝杆为合金钢;螺母为锰铜合金、球墨铸铁;伸缩器为不锈钢

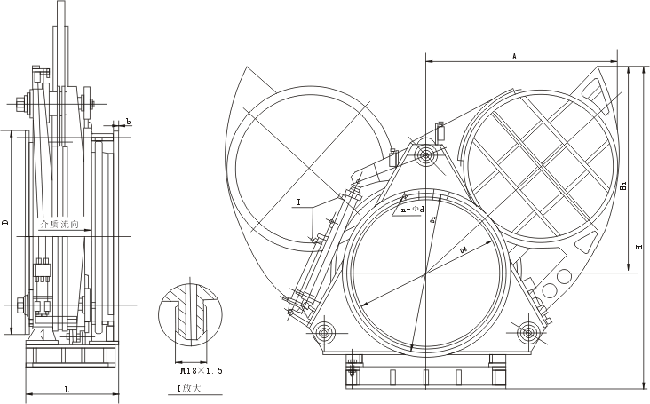

四、主要外形连接尺寸:

DNDD1bn-φdL
3004403952212-φ22450
3504904452212-φ22450
4005404952216-φ22450
4505955502416-φ22500
5006456002416-φ22500
6007557052420-φ26600
7008608102624-φ26600
8009759202624-φ30800
900107510202824-φ30800
1000117511203028-φ30800

盲板阀

五、电动扇形盲板阀订货须知:
1、①产品名称与型号②电动扇形盲板阀口径③是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的电动扇形盲板阀型号,请按电动扇形盲板阀型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
