盲板阀的原理和结构
2021-10-18 关注次数:盲板阀是一种手动、电动或气动或液动切断气体介质的闸阀。又称眼镜阀。一般分为电动盲板阀、液压盲板阀、封闭插塞阀、电动开启式。
盲板阀的原理:盲板阀有三个驱动装置,其中有两个手动夹紧或释放装置,一个是电动开启或关闭闸板的装置。开门或关门时,首先要松开两个手动装置,然后启动电动装置,以达到开门或关门的目的(特别注意:不要松开两个手动装置,电动装置不得松开)被打开)。闸门开启或关闭后,只有夹住手动装置才能操作两根管道。
盲板阀关闭原理:电动推杆Ⅱ移动,密封副脱开,电动推杆Ⅰ移动,扇形阀板由开转关,关闭到位后,电动推杆Ⅱ向相反方向移动,密封副被夹紧,截止阀结束。当阀门打开时,情况正好相反。

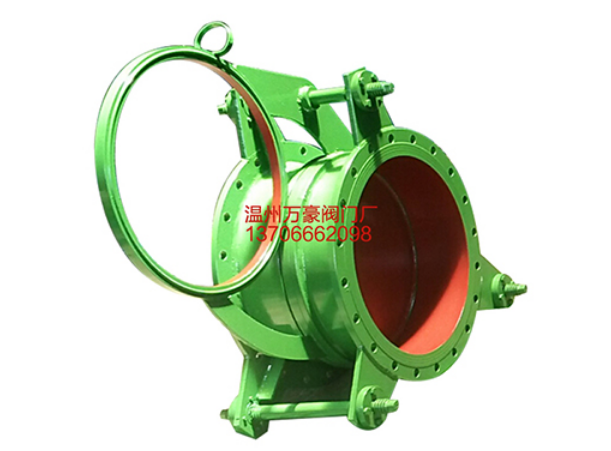

盲板阀由左右阀体、伸缩机构、扇形阀板和驱动阀板的电动推杆Ⅰ和夹紧和松开的电动推杆Ⅱ组成。
盲板阀是按GB6222《工业企业煤气安全规程》的相关标准,在消化吸收国内外先进技术的基础上,自行研制开发的新一代产品。盲板阀广泛应用于工矿企业、市政、环保等行业的气体介质管理系统,特别适用于有害、有毒、可燃气体的绝对截断。它也适合作为管道末端的盲板,以缩短维护时间或方便新管道系统的连接。
