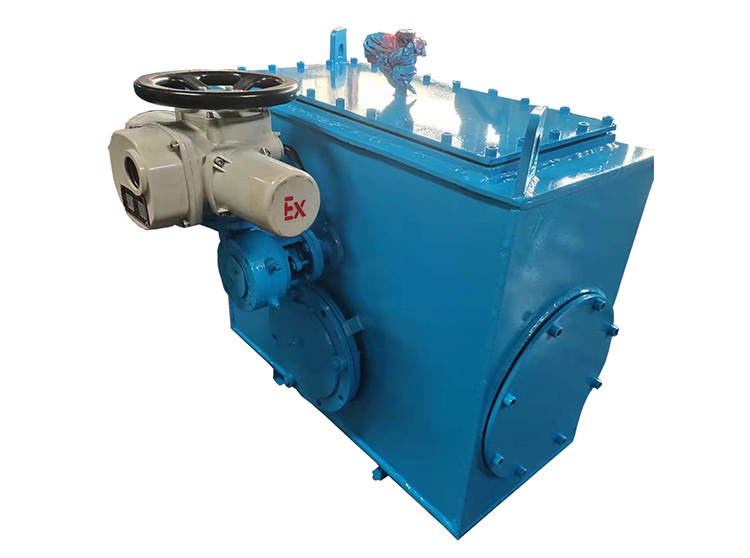

FF941X-2.5C 电动封闭式盲板阀

FF941X-2.5C  电动封闭式盲板阀
  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:有效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:13706662098

详情介绍


一、产品概述:

电动封闭式插板阀、电动封闭式眼镜阀等。是一种大口径管道输送气体、特别是输送可燃气体的隔断用的封闭式插板阀,由主阀箱体和副阀箱体构成的阀箱及阀板、具有同步传动机构和具有空行程的顶开装置、利用离合器联接/分离横移驱动装置和横移机构的横移装置构成,横移机构安装在主阀箱体内、阀板上部中央,这种阀门,波纹补偿器在工作过程中受力均匀、故障率低、寿命长,阀板行走平稳、需驱动动力小,并且可在不影响管道正常通断的情况下检验阀门的可靠性。该阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。



二、产品优点:

1、全封闭电动插板阀中的前、后阀箱的刚性决定了整个阀的密封性能。我厂采用两块钢板中通过科学地布置筋板组成一个刚性的 方箱结构的方案,此方案通过实际应用证明刚性可靠,用料省,为插板阀具有良好的密封性能打下了基础。

2、大齿圈式传动,保证同步夹紧。采用多点布置螺旋传动丝杠,保证夹紧力大,自锁性能好,密封可靠;大齿圈式传动,保证多点同步夹紧。

3、采用硅橡胶密封圈硅橡胶密封圈耐温高,保证密封安全可靠。

4、销齿式走板传动此种传动方式不积灰,能保证阀门在高粉尘环境下仍能正常工作。

5、扒轮式阀板横移机构在活动阀座的四个角上布有扒轮式阀板横移机构,此机构在阀板被夹紧时,扒轮处在阀板槽钢中间,当活动阀座移动到一半行程时,扒轮与顶轮将槽钢可靠夹持,带动阀板平行地离开阀座。此机构为机构式刚性夹持机构,因扒轮与顶轮已经将阀板刚性夹持,所以可保证阀板离开阀座时平行,不会出现依靠弹簧将阀板顶开,由于弹簧力量大小不一而导致推开的阀板倾斜的问题。夹紧动作时扒轮机构同步复位以备下次动作。


三、工作原理:

封闭式电动插板阀的工作过程是:首先顶开夹紧电装动作,电装通过减速器带动大齿圈旋转,大齿圈传动均布的各个小齿轮, 动各丝杠同步旋转,前阀箱上的活动阀座外移25~30mm,当活动阀座移动到8~12mm时,扒轮机构扒动阀板同步外移,顶开到位后, 阀板与左、右阀座之间各有8~12mm间隙,保证走板时密封圈与阀座不产生刮擦;接着走板电装动作,电装通过链轮销齿结构带动阀 板完成由通孔到盲孔或由盲孔到通孔的切换;zui后是夹紧动作,顶开夹紧电装反转,大齿圈传动均布的各个小齿轮,带动各丝杠同步 旋转,保证活动阀座平行地将阀板压紧在固定阀座与活动阀座之间。夹紧动作的同时扒轮机构同步复位以备下次动作。
