F743X液动扇形盲板阀详细资料:
一、液动扇形盲板阀产品特点:
液动扇形盲板阀又名液动扇形眼镜阀,液动翻板阀,主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、液压油缸等零件组成,并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸,夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作,翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上,具有耐高温、密封性能好、更换方便、使用寿命长等特点。
液动盲板阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。

二、主要性能参数:

公称压力MPa0.250.150.100.05
密封试验压力MPa0.2750.1650.110.055
强度试验压力MPa0.400.2250.150.075
驱动源压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
适用温度℃丁腈橡胶硅橡胶氟橡胶
-20-100-20-200-20-300
适用介质煤气等有毒、有害、易燃气体
启闭时间S≤60
主要零部件材料阀体、闸板为碳钢;丝杆为合金钢;螺母为锰铜合金、球墨铸铁;伸缩器为不锈钢

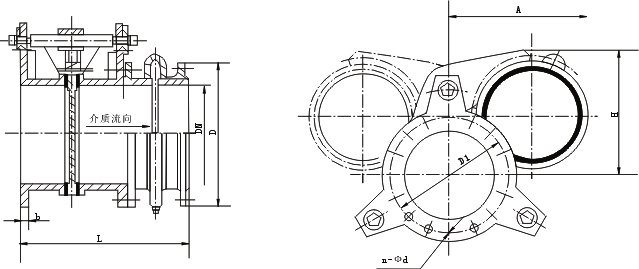

三、液动扇形盲板阀主要外形连接尺寸:

DNDD1bn-φdL
3004403952212-φ22450
3504904452212-φ22450
4005404952216-φ22450
4505955502416-φ22500
5006456002416-φ22500
6007557052420-φ26600
7008608102624-φ26600
8009759202624-φ30800
900107510202824-φ30800
1000117511203028-φ30800

四、液动扇形盲板阀订货须知:
1、①产品名称与型号②液动扇形盲板阀口径③是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的液动扇形盲板阀型号,请按液动扇形盲板阀型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
