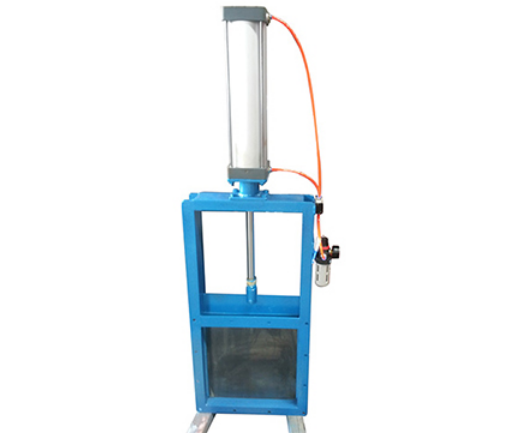

简述气动插板阀的组成及优点
2022-04-19 关注次数:气动插板阀主要由框架、闸板、丝杆、螺母等组成。用手转动手轮,使丝杆与丝杠螺母和闸板水平往复运动,达到闸门的启闭目的。
气动插板阀主要用于卸料机,可分为方口和圆口两种。气动插板阀口型应根据卸料器的形状选择。插板阀具有流阻小、体积小、重量轻、维修方便、使用广泛等特点。插板阀的密封结构分为软密封结构和硬密封结构。气动插板阀的特点是具有优良的可制造性和紧凑的结构。密封式阀座采用活动式结构设计,耐磨且具有自动补偿功能,使用寿命长。
气动插板阀是一种与输送粉煤灰和粉状干物质的系统一起切断输送物料的装置,也可安装在省煤器、空气预热器、干式除尘器、火力发电厂的烟道中灰斗下部也可用作电动给料机。工作温度最高可达600°C。插板阀重量轻、结构紧凑且不含粉煤灰。
气动插板阀的优点是,阀主体的直径没有开槽,该介质没有堵塞或堵塞,并且它具有大直径的流动的特性。密封结构可分软。密封和硬密封结构。穿透式刀闸阀具有结构精密、制造性能优良、结构紧凑等特点,密封阀座采用具有耐磨和自动纠偏功能的活动式结构,使用寿命长。在启闭过程中,阀座与闸板保持紧密贴合,使阀门启闭力稳定,切断介质。
气动插板阀主要用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的上下及进出口。这是控制流量大变化、频繁启动和快速切断的理想设备。
1、气动插板阀外壳试验和密封试验介质为水(包括防腐剂)、煤油或其他粘度小于或等于水的合适液体。
2、所述的密封对是非金属密封插板阀和密封壳的测试和要求是GB/T13927-92D级别兼容。
3、密封副为金属密封插板阀。如果需要密封性能,密封试验的泄漏率按1×DNmm/s计算。如果不需要密封性能,则不进行测试。
4、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。
5、气动插板阀清洁度要求符合JB/T7748规定。
6、静压寿命测试。
7、气动插板阀静压寿命试验次数应符合规定,其他技术应符合JB/Z234规定。
