软密封蝶阀的结构特点

2021-08-23 关注次数:

手动软密封蝶阀适用于水、海水、油等管道,主要用作截止阀,切断介质,保护管道系统。软密封蝶阀主要由蝶阀体、手动装置或电动装置组成。软密封蝶阀通过蜗轮杆减速(电动阀通过蜗轮杆减速),阀瓣由阀轴带动旋转90°,开启和关闭阀瓣以连接或连接介质。

软密封蝶阀是一种双偏心结构的软橡胶密封。这种结构减少了密封面的磨损,降低了关闭扭矩,延长了密封面的使用寿命。由于密封副采用不锈钢和橡胶制成,密封性能好。这是一个双向零泄漏阀。橡胶密封圈可更换,更换方便。软密封蝶阀结构紧凑,启闭迅速,密封性能可靠(因启闭时密封面摩擦小),重量轻,省力,寿命长,维修方便。

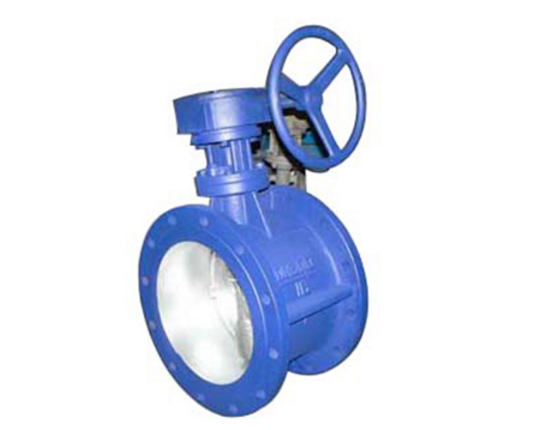

手动软密封蝶阀

手动软密封蝶阀采用双偏心密封结构,所以阀门全开时蝶板密封圈处于松弛状态,阀门关闭时密封圈被阀体密封压缩。造成表面和盘片,弹性变形。弹性变形是指阀门密封面之间的密封力逐渐达到Zui大值。其特点如下:

1、软密封蝶阀启闭速度快;

2、软密封蝶阀采用更好的双偏心密封结构,摩擦小,密封性能好;

3、软密封蝶阀密封圈与阀体的jing确配合,可You效避免适度清洗,提高使用寿命和密封效果;

4、软密封蝶阀阀瓣密封材料高为更好橡胶,密封圈具有优良的老化性能耐、耐磨、寿命长;

5、软密封蝶阀开关限位装置可靠,无过开、过流现象,无开关显示,盘片实际位置;

6、软密封蝶阀阀体、蝶板和阀杆有足够的强度和刚度,安装后蝶板密封圈可以调整和更换阀体。
