涡轮通风蝶阀如何工作

2020-10-13 关注次数:

涡轮通风蝶阀采用杠杆式开关方式,关闭蝶阀时,主轴和杠杆用锥销固定,并绕阀轴逆时针旋转。杠杆通过带孔的销钉驱动蝶板,蝶板由压缩弹簧推动以将其固定到杠杆上。在支点处,它随着主轴杆的旋转而旋转。当蝶板的上边缘与阀体的密封面完全接触时,便可以实现密封。开放过程恰恰相反。

在打开和关闭过程中,密封副之间的相对滑动较小,并且相对磨损减小。在关闭状态下,它是一种轴向压力密封,改变了传统的外力挤压密封。在连杆助力器中,由于空气源的压力,活塞向右移动,带有动力臂的活塞杆在盒子中滑动,连杆使摇杆顺时针旋转以输出扭矩。连杆和摇杆的长度(h)相同,等于盒中凹槽的输出距离。

箱子的箱壁受到侧向推力以旋转门槛。力分析表明,蝶形阀关闭时,驱动器输出较大的转矩,而启闭时的转矩较小。该特性适合蝶阀的工作扭矩曲线,并满足打开和关闭蝶阀时所需的密封扭矩。

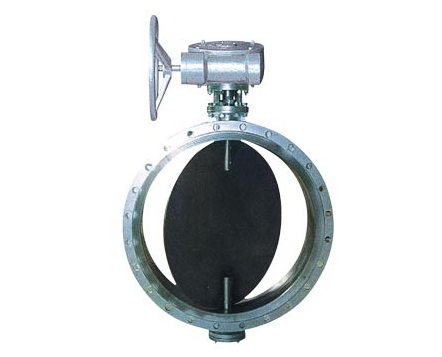

涡轮通风蝶阀

涡轮通风蝶阀被加工成与阀体材料相同的密封圈。适用温度取决于阀体的材料,公称压力小于0.6MPa。它通常适用于工业,冶金,环保以及其他用于通风和介质流量控制的管道。

涡轮通风蝶阀结构特征

1、设计新颖,价格合理,结构特别,重量轻,开合快。

2、操作扭矩小,操作方便,省力,灵活。

3、使用正确的材料来处理各种低,中,高介质和腐蚀性介质。
