渠道闸门产品有哪些用途?性能如何?

2020-06-05 关注次数:

渠道闸门产品用途:

渠道闸门广泛应用于给水排水工程,用以截断渠道内的水流,

其工作介质为常温下的原水,清水,污水。

渠道闸门的主要特点:

1、闸门的过水断面与渠道等宽;超宽型可制作成双吊点启闭。

2、对渠道深度的适应性强;具有结构简单;安装方便的特点。

3、橡胶密封,止水性能好;

4、可配手动或手电两用螺杆式启闭机。

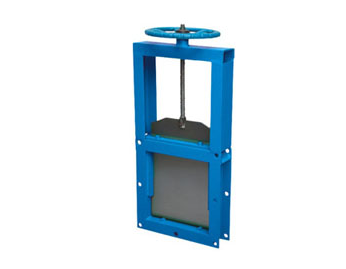

渠道闸门

渠道闸门的性能和结构:

1、不锈钢渠道方闸门符合《ZBM型不锈钢渠道闸门》企业标准。

2、闸门结构形式为明杆式不锈钢渠道闸门、闸门的主要部件(闸板、闸框和导轨)进行酸洗钝化处理。

3、闸板、闸框按大工作水头设计,其拉伸、压缩和剪切强度的安全系数不小于5 。

4、门槽采用钢板折弯成“U”字形,有一定的强度和刚度,在使用中不变形;门体为整体结构,在迎水面焊接“井”字形加强筋。

5、导轨按大工作水头设计,其拉伸、压缩和剪切强度安全系数不小于5。

6、密封座分别置于闸框和闸板上,用密封座相同材料制作的沉头螺钉紧固。在启闭闸板过程中,不能变形和松动,螺钉头部落密封座工作面一起精加工,其表面粗糙度不大于3.2um。

7、密封座止水橡胶采用更好丁腈橡胶,密封条厚不小于4mm。

8、在闸板上端设有吊耳与闸板连接,吊耳的受力点靠近闸板中心线,在大水头启闭时,其拉伸压缩和剪切强度的安全系数不小于5。

9、闸杆的传动螺纹为梯形螺纹,精度达到7e级标准,闸杆按较大工作开闭力设计,其拉伸压缩和剪切强度的安全系数不小于5。

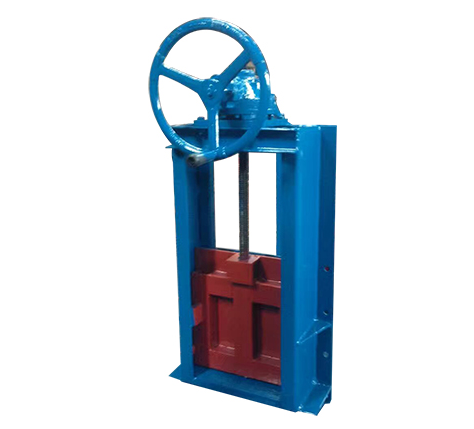

渠道闸门

10、闸门在较大工作水头时,密封泄漏量正向承压≤0.72L/min.m ,反向承压≤1.25L/min.m(密封长度)。

11、闸框密封座与闸板密封座间隙小于0.8mm。

12、闸板与闸框导向槽的间隙小于 1.6mm。

13、在要求的操作条件下,启闭机手柄设计较大手摇力为15Kg。

14、驱动装置采用一体化电动启闭装置,设有防护罩,其结构形式便于维修检查,能满足室外安装使用的要求。

15、闸杆顶端设有防护罩,并带有行程控制器,电动装置上设有上下限位开关和过扭矩保护装置,并带有开度指示器,

闸门的开启程度,带有文字“开”的箭头随开启程度而旋转方向。启闭机带有离合器及手轮,以供手动操作。

16、电动机为封闭结构、绝缘等级为F级,防护等级IP55,工作时噪声小于45dB(A)。

17、闸门就地控制设备满足下列条件并具有下列装置:

采用双门结构,内装指示灯及按钮等控制元件,外门装窥视玻璃并镶密封橡皮圈。

电源:3相5线制, 交流电380V,50Hz

电机保护空气开关、接触器、热继电器、开闭指示灯、起停控制按钮等元件。
