插板阀与盲板阀有哪些不同的地方

2022-04-19 关注次数:

眼镜阀又名扇形眼镜阀、扇形盲板阀、翻板阀、扇形阀,是按GB6222的有关标准同时消化吸收国内外更好技术基础上自行研制开发的新一代产品。广泛用于工矿企业、市政、环保等行业的气体介质管理系统中。亦适宜做管道终端的盲板,以缩短检修时间或方便连接新的管路系统。

结构特点:

盲板阀(眼镜阀)是一种手、电动或气、液动切断气体介质的闸板阀,一般分为电动盲板阀、液动盲板阀、封闭式插板阀、电动敞开式盲板。

结构:盲板阀由左、右阀体、伸缩机构、扇形阀板及驱动阀板的电动推杆Ⅰ和夹紧、松开的电动推杆Ⅱ组成。

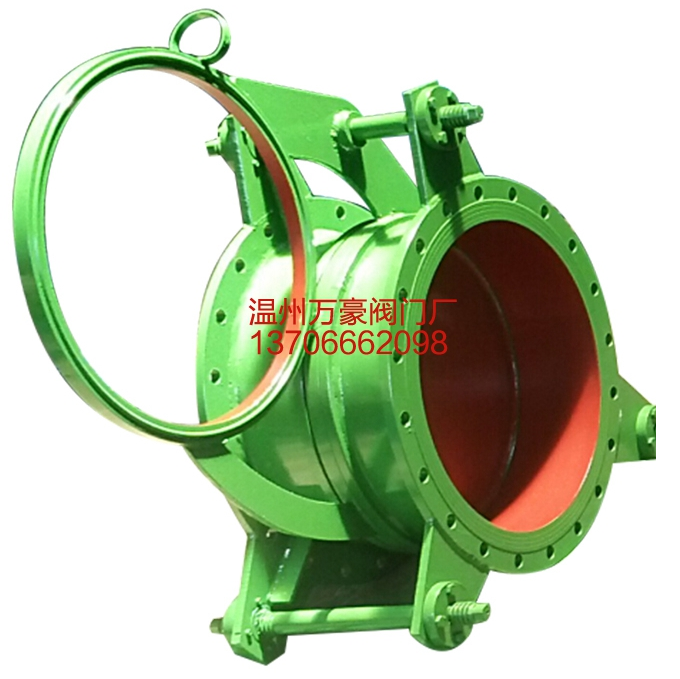

盲板阀


插板阀是一种结构上具有圆口和阀板的阀门,通过阀板的上下开启与关闭,实现圆口与管道W全分离和W全切断的作用。相信有不少人都不知道插板阀与盲板阀的区别,或者说有很多人会混淆这两种阀门吧,这里就来介绍下这两种阀门。

上述已经简单的介绍了插板阀的原理和主要结构,这里就介绍下盲板阀的结构。盲板阀是一种具有左、右阀体、伸缩机构、扇形阀板及驱动阀板的电动推杆ⅰ和夹紧、松开的电动推杆ⅱ的阀门。所以有时候也会被叫做扇形盲板阀或是眼镜阀。它的启闭原理是电动推杆ⅱ动作,密封副脱开,然后电动推杆ⅰ动作,扇形阀板由开到关,关到位后,电动推杆ⅱ再反方向动作,密封副夹紧,关阀结束。开阀则反之。

通过介绍这两种阀门的结构和原理,相信大部分人都了解了它们不同之处了,这里还有另外一种放散阀,是一种“预警”的装置,是具有在某种因素达到其预设的界限值时,能自动运作的阀门。
