Z946T-2.5

Z946T-2.5
  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:有效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:13706662098

详情介绍

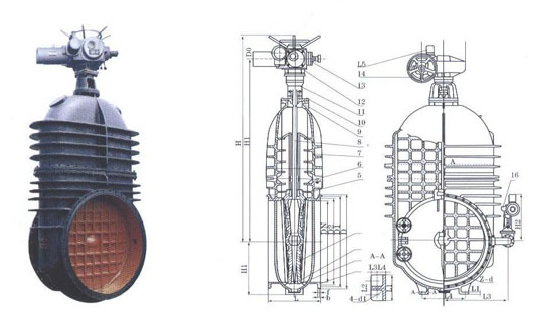

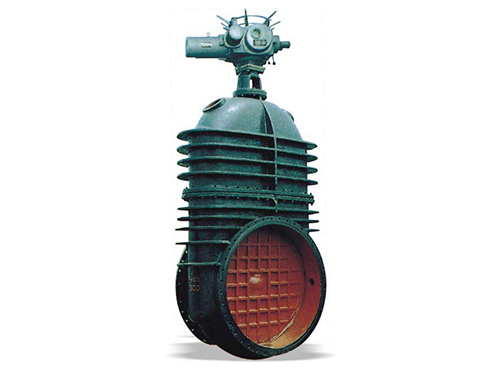

外型:

产品型号Z946T-2.5 DN1600连接形式法兰
公称通径DN1200-DN1800压力范围2.5(Mpa)
适用温度120(℃) 适用介质水.海水.污水.气体.石油化工介质等
主体材料灰铸铁.球墨铸铁驱动形式手动,电动,液动,气动

主要性能规范:

公称压力 (Mpa)0.25
试验压力 (Mpa)壳体0.375
密封0.275
工作压力 (Mpa)0.25
介质温度 (℃)
适用介质

主要零件材料:

零件名称材料
阀体、阀盖、闸板优质灰铸铁
阀杆优质中碳钢或不锈钢
阀杆螺母、密封黄铜
填料石棉盘根
垫片橡胶石棉板

外型尺寸和连接尺寸:

压 力 (Mpa)公称通径 DN(mm)尺 寸(mm)
LDD1D2Bn-doHH1Do
0.25 12007001400134012954032-342890825400
14009001620156015104436-343290925500
160010001820176017104840-3445501040500

闸阀是最常用的截断阀之一,主要用来接通或截断管路中的介质;闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道上。

暗杆闸阀的传动螺纹位于阀体内部,在启闭过程中,阀杆只做旋转动动,闸板在阀体内升降。因此,阀门的高度尺寸小。

明杆闸阀的阀杆带动闸板一起升降,阀杆上的传动螺纹在阀体外部,因此,可根据阀杆的运动方向和位置直观地判断闸板启闭和位置,而且传动螺纹便于润滑和不受流体腐蚀,但它要求有较大的安装空间。

楔式闸阀单闸板结构简单,尺寸小,使用比较可靠,它用于常温和中温的各种介质和压力的环境。
