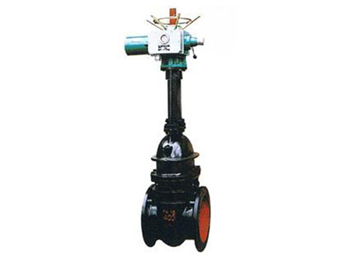

Z941T-10

一、性能规范型号公称压力（MPa）试验压力（MPa）工作温度（℃）适用介质强度（水）密封（水）Z941T-101.01.51.1≤120蒸汽、水Z941W-10≤100油品、煤气二、主要零件材料零件名称材料Z41T-10、Z44TZ41W-10、Z44W-10阀体、阀盖、阀轮灰铸铁灰铸铁阀板灰铸铁+黄铜灰铸铁阀杆碳钢碳钢丁楔铸钢铸钢阀杆螺母碳钢/球墨碳钢/球墨三、外形尺寸和连接尺寸...

质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：You效内部成本控制，减少了开支，让利于客户！
交货快捷：更好生产流水线，充足的备货，缩短了交货期！

销售：13706662098

详情介绍

一、性能规范

型号	公称压力（MPa）	试验压力（MPa）		工作温度（℃）	适用介质
		强度（水）	密封（水）
Z941T-10	1.0	1.5	1.1	≤120	蒸汽、水
Z941W-10				≤100	油品、煤气

二、主要零件材料

零件名称	材料
零件名称	Z41T-10、Z44T	Z41W-10、Z44W-10
阀体、阀盖、阀轮	灰铸铁	灰铸铁
阀板	灰铸铁+黄铜	灰铸铁
阀杆	碳钢	碳钢
丁楔	铸钢	铸钢
阀杆螺母	碳钢/球墨	碳钢/球墨

三、外形尺寸和连接尺寸

型号	公称通径DN（mm）	尺寸
型号	公称通径DN（mm）	L	D	D1	D2	b-f	Z-Φb	H	H1	L1	L2	Do
Z941T-10 Z941W-10 Z941H-10	40	165	145	110	85	18-3	4-18
	50	180	160	125	100	20-3	4-18
	65	195	180	145	120	20-3	4-18
	80	210	195	160	135	22-3	4-18
	100	230	215	180	155	22-3	8-18	738	848	284	475	160
	125	255	245	210	185	24-3	8-18	757	892	336	512	250
	150	280	280	240	210	24-3	8-23	895	1057	336	512	250
	200	330	335	295	265	26-3	8-23	1074	1286	336	542	250
	250	380	390	350	320	28-3	12-23	1181	1445	336	542	250
	300	420	440	400	368	28-4	12-23	1332	1647	394	627	320
	350	450	500	460	428	30-4	16-23	1519	1885	394	627	320
	400	480	565	515	482	32-4	16-25	1736	2153	394	647	320
	450	510	615	565	532	32-4	20-25	1921	2389	394	647	320
	500	540	670	620	585	34-4	20-25	2103	2623	394	647	320
	600	600	780	725	685	36-5	20-30	2414	3035	394	647	320
	700	660	895	840	800	40-5	24-30	2705	3427	473	758	400
	800	720	1010	950	905	44-5	24-34	2907	3732	473	758	400
	900	780	1110	1050	1005	46-5	28-34	3197	4122	556	875	500
	1000	840	1220	1160	1115	50-5	38-34	3488	4518	556	875	500
	1200	960	1450	1380	1325	56-5	32-41	3907	4935	556	905	500
	1400	1080	1675	1590	1525	62-5	36-48	4187	5615	606	1058	500
	1600	1000	1915	1820	1750	68-5	40-54	4772	6400	606	1058	500
	1800	1160	2115	2020	1950	70-5	44-48	5180	7370	606	1058	500
	2000	1200	2325	2230	2150	72-5	48-48	6108	8160	606	1058	500

闸阀是Zui常用的截断阀之一，主要用来接通或截断管路中的介质；闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道上。

暗杆闸阀的传动螺纹位于阀体内部，在启闭过程中，阀杆只做旋转动动，闸板在阀体内升降。因此，阀门的高度尺寸小。

明杆闸阀的阀杆带动闸板一起升降，阀杆上的传动螺纹在阀体外部，因此，可根据阀杆的运动方向和位置直观地判断闸板启闭和位置，而且传动螺纹便于润滑和不受流体腐蚀，但它要求有较大的安装空间。

楔式闸阀单闸板结构简单，尺寸小，使用比较可靠，它用于常温和中温的各种介质和压力的环境。
