DF941w电动通风蝶阀

DF941w电动通风蝶阀

所属分类：蝶阀系列

DF941w电动通风蝶阀一般适用于工业、环保等管路作通风型调节介质流量之用。

质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：You效内部成本控制，减少了开支，让利于客户！
交货快捷：更好生产流水线，充足的备货，缩短了交货期！

销售：13706662098

详情介绍

结构特点
用途：
该蝶阀一般适用于工业、环保等管路作通风型调节介质流量之用。

采用标准：
法兰连接尺寸GB9115.6-88；GB9115.7-88
结构长度：GB12221-89
压力试验：GB/T13927-92；ZBJ16006-96

主要技术参数

公称通径DN（mm）		50-2000
公称压力PN（Mpa）		0.05	0.10
试验压力Ps(Mpa)	强度试验	0.075	0.15
	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等
适用温度	-40℃-650℃

DF941w-O.1型电动式轻型通风蝶阀用电动装置驱动蝶板旋转90。完成启闭动作。本阀可以单台远距离控制，也可以多台集中远控。

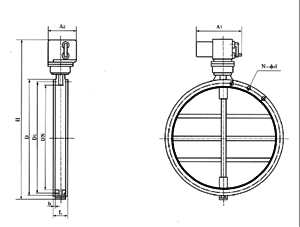

DF941w-O.1主要结构尺寸

DN	L	D	D1	H	A1	A2	b	N-φd	配用电装型号	电机功率KW	重量(Kg)
250	50	340	300	700	505	180	6	6-φ12	Q10	O.06	48
300	50	395	350	755	505	180	8	6-φ12	Q10	O．06	55
350	70	445	400	805	505	180	8	12-φ14	Q1O	O．06	62
400	70	495	450	855	505	180	8	12-φ14	Q20	O．09	70
450	70	545	500	905	505	180	10	12-φ14	020	O．09	78
500	70	610	565	970	505	180	10	12-φ14	Q20	O．09	87
550	100	670	618	1030	505	180	12	16-φ18	020	O．09	98
600	100	720	668	1080	505	180	12	16-φ18	Q20	0.09	120
700	100	820	760	1180	505	180	14	16-φ18	030	O．12	155
800	120	920	870	1280	505	180	16	20-φ18	Q30	0.12	188
900	120	1020	970	1380	505	185	16	20-φ18	Q30	O．12	220
1000	150	1120	1070	1430	505	185	18	20-φ18	Q60	O．18	280
1200	150	1320	1270	1630	505	185	20	26-φ22	Q60	0.18	320
1400	150	1520	1470	1830	505	315	20	26-φ22	Q60	O．18	360
1600	200	1720	1670	2150	505	315	22	26-φ22	Z15	O．37	470
1800	200	1940	1870	2350	505	315	22	26-φ22	Z15	0 37	530
2000	200	2140	2080	2570	505	315	24	26-φ22	Z20	O．37	620
2200	250	2340	2280	2770	505	315	24	26-φ22	Z20	0.37	690
2400	250	2540	2480	2970	505	315	24	26-φ22	Z30	O．55	760
