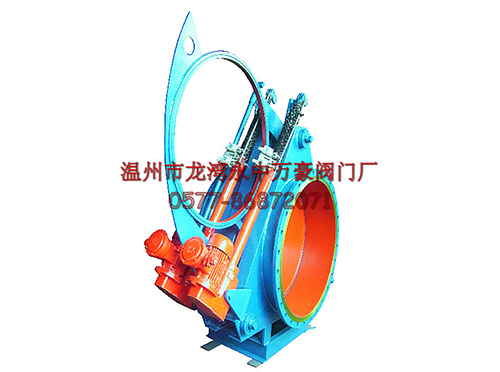

供应F943X电动扇形盲板阀又称眼镜阀(图)

供应F943X电动扇形盲板阀又称眼镜阀(图)

所属分类:眼镜阀系列

产品说明: F943X电动扇形盲板阀详细资料: 一、电动扇形盲板阀产品特点: 电动扇形盲板阀又名电动扇形眼镜阀,电动翻板阀,主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。阀体采用三点式锁紧扇形闸板结构。密封部位采用不锈钢与橡胶密封圈,密封性能好,使用寿命长,密封圈设在闸板上,便于维护时更换密封圈...

  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:You效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:更好生产流水线,充足的备货,缩短了交货期!
  • 销售:13706662098

详情介绍

产品说明: F943X电动扇形盲板阀详细资料: 一、电动扇形盲板阀产品特点: 电动扇形盲板阀又名电动扇形眼镜阀,电动翻板阀,主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。阀体采用三点式锁紧扇形闸板结构。密封部位采用不锈钢与橡胶密封圈,密封性能好,使用寿命长,密封圈设在闸板上,便于维护时更换密封圈。电动操作、工作平稳、启动灵活、动作可靠。夹紧机构采用丝杆螺母进行夹紧,自锁性好。电动扇形眼镜阀设有不锈钢波纹管,具有伸缩性强、使用寿命长等特点。 二、电动扇形盲板阀主要性能参数: 公称压力MPa 0.25 0.15 0.10 0.05 密封试验压力MPa 0.275 0.165 0.11 0.055 强度试验压力MPa 0.375 0.225 0.15 0.075 驱动源 压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ 适用温度℃ 丁腈橡胶 硅橡胶 氟橡胶 -20-100 -20-250 -20-300 适用介质 煤气、其他可燃气体 启闭时间S ≤60 主要零部件材料 阀体、闸板为碳钢;阀杆为不锈钢;密封圈为硅橡胶 三、电动扇形盲板阀主要外形尺寸: DN D D1 b n-φd L 300 440 395 22 12-φ22 580 350 490 445 24 12-φ22 580 400 540 495 24 16-φ22 680 450 595 550 24 16-φ22 680 500 645 600 24 16-φ22 680 600 755 705 26 20-φ26 680 700 860 810 26 24-φ26 680 800 975 920 26 24-φ30 680 900 1075 1020 26 24-φ30 710 1000 1175 1120 26 28-φ30 710 1100 1275 1220 26 28-φ30 710 1200 1375 1320 26 32-φ30 730 1300 1475 1420 26 32-φ30 830 1400 1575 1520 26 36-φ30 830 1500 1675 1620 26 36-φ30 830 1600 1790 1730 26 40-φ30 830 四、电动扇形盲板阀订货须知: 1、①产品名称与型号②电动扇形盲板阀口径③是否带附件以便我们的为您正确选型。 2、若已经由设计单位选定的电动扇形盲板阀型号,请按电动扇形盲板阀型号直接向我司销售部订购。 3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。
